Zāģa asmens vārpsta

I.Produkta pārskats

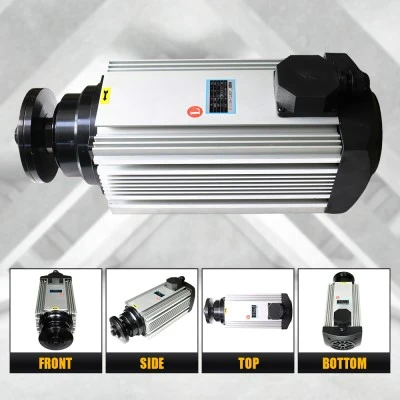

GDF716Z7.5 ir ar gaisu -dzesēta smērviela-ieeļļota lielam-ātrumamZāģa asmens vārpsta. Pieņemot gaisa dzesēšanas siltuma izkliedi un gultņu smērvielu eļļošanu, tai nepieciešama neliela apkope. Ar 7,5 kW lielu jaudu, nominālo ātrumu 6000 r/min un frekvenci 100 Hz, tas atbalsta dubulto spriegumu 220 V/380 V, lai tas atbilstu dažādiem barošanas apstākļiem. Visai mašīnai ir stabila izturība un kompakta struktūra vieglai aprīkojuma integrācijai.

Tas atbalsta griešanos uz priekšu un atpakaļ, izmanto T-slotu montāžu un lielisku dinamiskā līdzsvara veiktspēju vienkāršai uzstādīšanai un stabilai darbībai. Saskaņota ar zāģripas griešanas mehānismiem koka un profila griešanas apstrādei, šī vārpsta ir jāizmanto kopā ar saskaņotu frekvences pārveidotāju.

II.Produkta ievads un funkcijas

(1)Darba princips

Thezāģa asmens vārpstair mainīgas{0}}frekvences ātrgaitas{1}}motora vārpsta, ko ražoLishui City Hengli Automation Technology Co, LTD. To darbina mainīgas-frekvences barošanas avots ar 100 Hz izeju no frekvences pārveidotāja, un tas pārvērš elektrisko enerģiju rotācijas mehāniskajā enerģijā. Vārpstas izejas gals nostiprina zāģa asmeņus, un motora vārpstas lielā -ātruma rotācija virza zāģa asmeņus, lai pabeigtu griešanu.

Gultņi ir ieeļļoti ar smērvielu, un korpuss izkliedē siltumu ar gaisa dzesēšanu. Visai vārpstai tiek veikta dinamiskā līdzsvara kalibrēšana ar pilnu atslēgas struktūru, lai garantētu stabilu griešanos lielā ātrumā, un ir pieejami gan uz priekšu, gan atpakaļgaitā griešanās režīmi.

(2) Produkta priekšrocības

1.High Power & High Rigidity

7,5 kW jauda un nemainīgs 6000 apgr./min. ātrums nodrošina pietiekamu zāģēšanas griezes momentu īpaši gludām griešanas virsmām. Cietais korpuss iztur griešanas triecienu un nomāc vibrāciju, lai nodrošinātu stabilu griešanas veiktspēju.

2. Saderība ar diviem spriegumiem

Divi vadu režīmi (△220V / Y380V) atbilst dažādu rūpnīcu barošanas apstākļiem.

3. Zemas uzturēšanas izmaksas

Gaisa dzesēšanas dizains novērš ūdens dzesēšanas cirkulācijas sistēmas; gultņu smērvielas eļļošana noņem sarežģītus ūdens kontūru apkopes darbus.

4. Vienkārša uzstādīšana

T-rievas korpusa apakšā sadarbojas ar valsts standarta T-uzgriežņiem ātrai nostiprināšanai. Rūpnīcā sagatavotais dinamiskais līdzsvars samazina vibrāciju un darbības troksni.

5. Universāla saskaņošana un zemas atbalsta izmaksas

Savietojams ar vispārpieņemtiem zāģēšanas darba apstākļiem, ērts jaunu iekārtu montāžai un veco iekārtu atjaunošanai.

(3) Specifikācija un modeļa izvēle

Šī vārpsta ir piemērota vidējas un lielas{0}}slodzes zāģēšanas apstākļiem, un tā ir jādarbina ar atbilstošas ​​jaudas frekvences pārveidotāju. Izvēlieties trīsstūra savienojumu 220 V-uz vietas barošanas avotam un zvaigznes savienojumu 380 V. Visa vārpsta sver 31 kg, tāpēc rāmja projektēšanas laikā jāņem vērā aprīkojuma rāmja nestspēja. Tas ir paredzēts nepārtrauktai darbībai ar ātrumu 6000 apgr./min, un tas nedrīkst darboties ar lielāku ātrumu.

III.Atbilstošās daļas un pielietojums

(1) Atbalsta produkti

Funkcija: Aprīkots ar zāģa asmeņiem koka griešanai, sagatavei un apgriešanai, alumīnija profiliem un plāksnēm, piemērota visu veidu griešanas darbgaldu atjaunošanai un jaunu mašīnu montāžai.

To darbina frekvences pārveidotājs ar saskaņotām specifikācijām. Vārpstas fiksēšanai tiek izmantoti valsts standarta T-uzgriežņi. Var uzstādīt atbilstoša izmēra zāģa asmeņus. Elektroinstalācijai var izmantot zvaigznes vai trīsstūra savienojumu atbilstoši vietējam barošanas avotam, un strāvas kabeļi ir konfigurēti pēc vajadzības. Plaši piemērojams pielāgotiem griešanas mašīnu montāžas un iekārtu atjaunošanas projektiem.

(2) Lietojumprogrammu scenāriji

1.Galvenokārt izmanto kokapstrādei, alumīnija profilu apstrādei un plākšņu iekārtu atjaunošanai. Mērķa klienti ir pilnu iekārtu ražotāji, mazas apstrādes rūpnīcas, iekārtu atjaunotāji un lietotu{2}}mašīnu atjaunošanas pārdevēji.

2. Kokapstrāde (lielākā lietojumprogrammu daļa)

Paneļu mēbeļu plātņu griešana un apstrāde; koka griešana, malu apgriešana un tapas griešana bīdāmajiem galda zāģiem Eiropas un Amerikas darbnīcās; Koka durvju un logu griešana 45 grādu leņķī. Ārzemju kokapstrādes mašīnu ražotāji iepērk vairumā oriģinālo iekārtu uzstādīšanai, un liels daudzums vārpstu tiek izmantots veco mašīnu nomaiņai.

3. Alumīnija un krāsaino metālu{1}}apstrāde

Alumīnija durvju un logu profilu, stūra kodu, aizkaru sienu dekoratīvo alumīnija materiālu un plānu vara lokšņu griešana. Klienti augstu vērtē griezes momentu un dinamisko līdzsvaru, lai samazinātu griešanas virsmu urbumus.

4. Kompozītu un plastmasas dēļi

PVC, akrila un mākslīgo dēļu griešana un malu apgriešana, ko plaši izmanto reklāmas un būvmateriālu rūpnīcas.

5. Iekārtu atjaunošana un remonts

Motora modernizācija un veco mašīnu nomaiņa, papildus zāģēšanas funkciju uzstādīšana uz iekārtām; apkopes un integrācijas piegādātāji iegādājas vārpstu + frekvences pārveidotāju komplektācijā.

6. Nestandarta-speciālās iekārtas

Tiešsaistes griešana uz ražošanas līnijām un automatizēto ražošanas līniju griešanas stacijām.

Nav piemērojams: lielas-slodzes bieza tērauda griešana. Šī vārpsta ir piemērota tikai koka, alumīnija un plastmasas apstrādei.

IV.Sertifikāti un atbilstība

V. Iepakojums un loģistika

Standarta eksporta koka korpusa iepakojums ar triecienizturīgām putām iekšpusē, lai aizsargātuZāģa asmens vārpsta. Lai apkalpotu ārzemju klientus, ir pieejami vairāki jūras kravu, gaisa kravu un eksprespiegādes loģistikas kanāli.

VI. Sazinieties ar mums

Ražotājs: Lishui City Hengli Automation Technology Co.,LTD

Laipni lūdzam globālos mašīnu izplatītājus, iekārtu rūpnīcas un pārstrādes uzņēmumu īpašniekus, lai uzzinātu, paraugus un veiktu lielapjoma pasūtījumus mūsuZāģa asmens vārpstaun atbalsta frekvenču pārveidotājus.

E-pasts: admin@hengli-hltnc.com

WhatsApp: +86 13884328311

WeChat: 18767839274

Populāri tagi: zāģa asmens vārpstas, Ķīnas zāģa asmens vārpstas ražotāji, piegādātāji, rūpnīca
