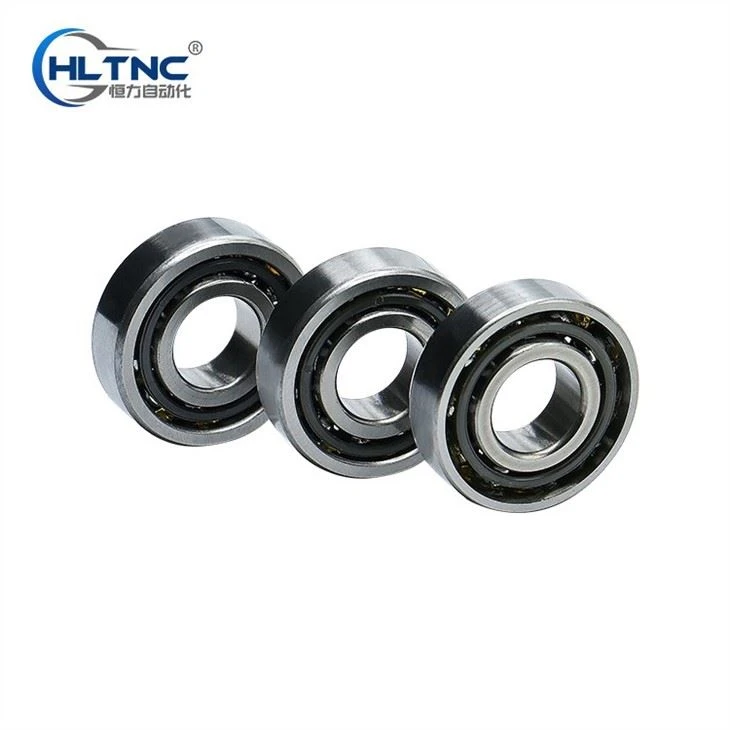

Dziļi gropes lodīšu gultnis

Produkta ievads

Gultnis ir svarīga mūsdienu mehāniskā aprīkojuma sastāvdaļa. Tās galvenā funkcija ir atbalstīt mehānisko rotējošo korpusu, samazināt berzes koeficientu tā kustības laikā un nodrošināt tā rotācijas precizitāti.

Gultņu klasifikācija

1. Slīdošais gultnis

Bīdāmajiem gultņiem nav ne iekšējo, ne ārējo gredzenu, ne rites elementu, un tie parasti ir izgatavoti no nodilumizturīgiem materiāliem. Parasti izmanto maza ātruma, nelielas slodzes un mehāniski rotējošās daļās, kuras ir grūti eļļot un uzturēt.

2. Savienojuma gultnis

Sfēriskā slīdgultņa bīdāmā kontaktvirsma ir sfēriska, kas galvenokārt ir piemērota šūpošanās kustībām, slīpām kustībām un rotācijas kustībām.

3. Ritošie gultņi

Ritošos gultņus iedala radiālajos gultņos un vilces gultņos atbilstoši slodzes virzienam vai nominālajam kontakta leņķim, ko tie var izturēt. Radiālais kontakta gultnis ir radiālais gultnis ar nominālo kontakta leņķi {{0}}, un radiālais leņķiskais kontakta gultnis ir radiālais gultnis ar nominālo kontakta leņķi, kas ir lielāks par 0 līdz 45. Aksiālie kontakta gultņi ir vilces spēka. gultņi ar nominālo kontakta leņķi 90, un vilces leņķiskā kontakta gultņi ir vilces gultņi, kuru nominālais kontakta leņķis ir lielāks par 45, bet mazāks par 90.

Pēc rites elementu formas to var iedalīt lodīšu gultņos un rullīšu gultņos. Rullīšu gultņi ir sadalīti cilindriskajos rullīšu gultņos, adatu rullīšu gultņos, konusveida rullīšu gultņos un sfēriskajos rullīšu gultņos atbilstoši rullīšu veidiem.

Atkarībā no tā, vai tas var būt pašsalīdzinošs darbā, to var iedalīt pašlīmeņojošos gultņos----sacīkšu trase ir sfēriska, kas var pielāgoties leņķiskajai novirzei un leņķiskajai kustībai starp divām sacīkšu ceļa ass līnijām un izlīdzinošie gultņi (cietie gultņi) ---- Gultņi, kas var pretoties ass līnijas leņķiskajai novirzei starp sacīkšu ceļiem.

Pēc rites elementu rindu skaita tas ir sadalīts vienrindas gultņos, divrindu gultņos un daudzrindu gultņos.

Pēc tā, vai tā daļas (gredzenus) var atdalīt, to var iedalīt atdalāmos un neatdalāmos gultņos.

Atbilstoši tās strukturālajai formai (ja nav pildījuma rievas, ar vai bez iekšējā un ārējā gredzena un uzmavas formas, ribas struktūras un pat ar sprostu vai bez tā u.c.), tas var būt arī sadalīts dažādos strukturālos veidos.

Pēc ārējā diametra tas ir sadalīts miniatūros gultņos (<26mm), small="" bearings="" medium="" and="" large="" special="" bearings.="" bearing="">440 mm).

Saskaņā ar pielietojuma jomu tas ir sadalīts motora gultņos, velmētavas gultņos, galvenajos gultņos utt.

Pēc materiāla tas ir sadalīts keramikas gultņos, plastmasas gultņos utt.

Dziļo rievu lodīšu gultņi ir reprezentatīvākie rites gultņi. Salīdzinot ar citiem tāda paša izmēra gultņu veidiem, šim gultņu veidam ir mazs berzes koeficients, liels ierobežojuma ātrums, vienkārša struktūra, zemas ražošanas izmaksas, augsta precizitāte, nav nepieciešama bieža apkope, kā arī liels izmēru diapazons un dažādas formas. Tas ir visplašāk izmantotais veids. gultnis. Tas galvenokārt iztur radiālo slodzi, bet var izturēt arī noteiktu aksiālo slodzi. Kad tas tiek pakļauts tikai radiālai slodzei, kontakta leņķis ir nulle.

Pēc tam, kad uz vārpstas ir uzstādīts dziļās rievas lodīšu gultnis, gultņa aksiālās klīrensa diapazonā, vārpstas vai korpusa aksiālo pārvietojumu var ierobežot divos virzienos, lai to varētu aksiāli novietot abos virzienos. Ja dziļo rievu lodīšu gultņa radiālais klīrenss ir liels, tam ir leņķiskā kontakta gultņa veiktspēja un tas var izturēt lielu aksiālo slodzi. Liela ātruma darbības apstākļos ar lielu aksiālo slodzi dziļo rievu lodīšu gultņi ir izdevīgāki nekā vilces lodīšu gultņi. Turklāt šāda veida gultņiem ir arī noteikta pašregulācijas spēja. Kad tas ir slīps 2' līdz 10' attiecībā pret korpusa caurumu, tas joprojām var darboties normāli, taču tam ir noteikta ietekme uz gultņa kalpošanas laiku.

Leņķiskā kontakta lodīšu gultņi

Parasti ir pieņemts saukt sešus gultņu veidus, ko attēlo 36 un 46 tipa gultņi, un leņķiskais kontakts parasti ir 15 grādi, 25 grādi, 45 grādi utt.

Produkta specifikācija

Mūsu kompānija

Iepakošana, uzglabāšana, apstrāde un transportēšana

Populāri tagi: dziļi rieva bumba gultnis
